GPS 분석 세번째 편인 RCTP-VHHH 구간 중 RCTP SID입니다.
인천에서 출발하여 타이페이를 경유하여 홍콩으로 향하는 Cathay Pacific CX421편은 대만에 기착한 뒤 한 시간을 머무른 뒤 다시 홍콩으로 떠납니다.
잠시 Transition Area에 나와 몸을 쉬다가 탑승하였는데 30분이 조금 넘는 시간 동안 기내를 말끔히 청소해 놓았더군요.
그럼 함께 홍콩으로 떠나 볼까요?

=======================================================
RCTP SID


먼저 타이페이에서 홍콩까지의 전체 경로입니다. GPS 데이터를 구글 어스에 입혔습니다.

사용자 삽입 이미지

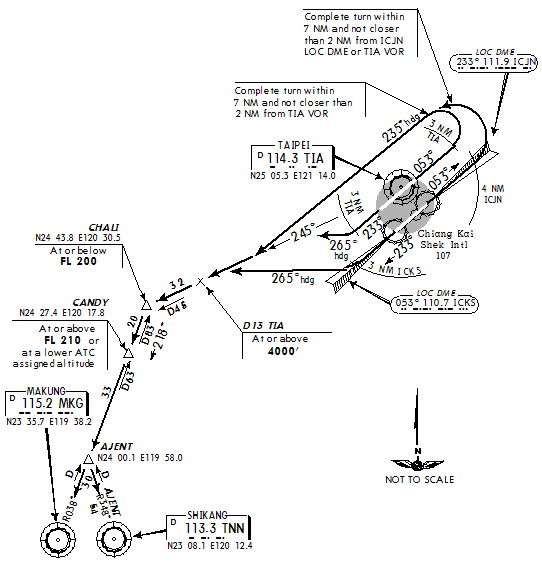

먼저 RCTP SID 챠트를 살펴보도록 하겠습니다.
RCTP에서 이륙한 뒤 바로 우선회를 하도록 되어 있습니다. 특히 TIA VOR에서 7마일 거리를 벗어나지 않는 범위에서 180도 우선회를 마치라는 지시가 눈에 들어옵니다.
이후 다운윈드로 따라가다가 6 Rwy의 ILS 범위를 벗어나는 지점에서 방향을 틀어 CHALI Fix를 찍도록 되어 있군요. 이 때 CHALI FIX에서의 고도는 FL 200으로 규정되어 있는 것이 보입니다.

사용자 삽입 이미지

그럼 실제는 어떻게 비행했는지 한번 볼까요?

사용자 삽입 이미지

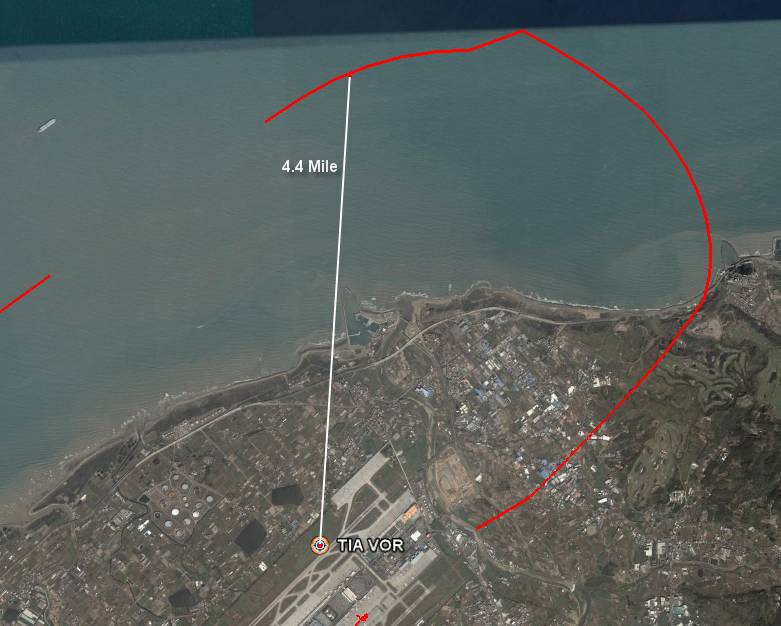

RCTP 6 Rwy를 이륙하여 챠트에 명시된 바와 같이 우선회를 합니다. 크게 돌아 180도 우선회를 마친 사점을 보면 TIA VOR에서 대략 4.4 마일 정도 떨어진 거리임을 알 수 있습니다. 중간 중간 GPS 신호가 불규칙한 관계로 궤적이 찌그러졌는데, 상당히 예쁘게 돌았음을 볼 수 있습니다.

사용자 삽입 이미지

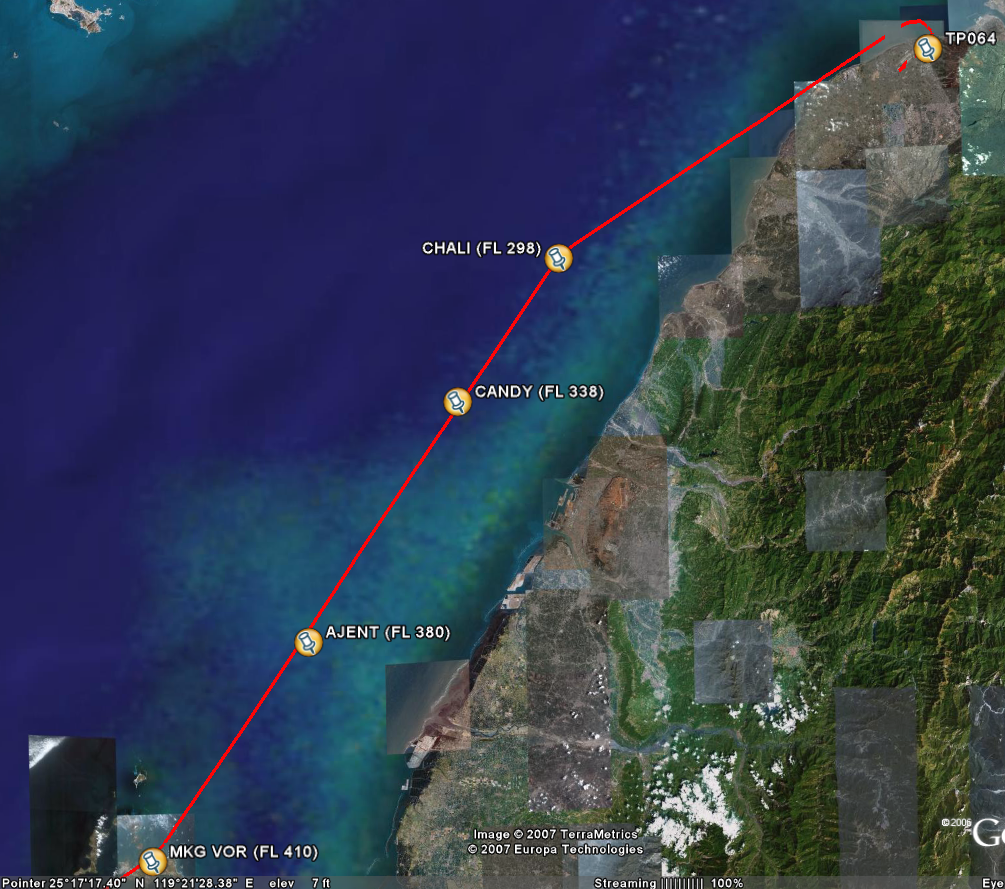

180도 우선회를 마친 뒤에는 바로 CHALI Fix DCT를 했습니다. 완전한 180도 선회를 하지 않고 다소 못미치게 한 뒤 DCT 했네요. 이후에는 CANDY, AJENT Fix를 거쳐 MKG VOR까지 챠트에 명시된 루트를 충실히 따랐음을 볼 수 있습니다.
그런데 고도는 챠트와 관계없이 쭉쭉 올라갔군요. CHALI Fix에서 벌써 FL 300에 도달해 있습니다. 이후 SID 절차를 끝마치는 MKG VOR에서는 FL 410에 도달해 있음을 볼 수 있습니다.

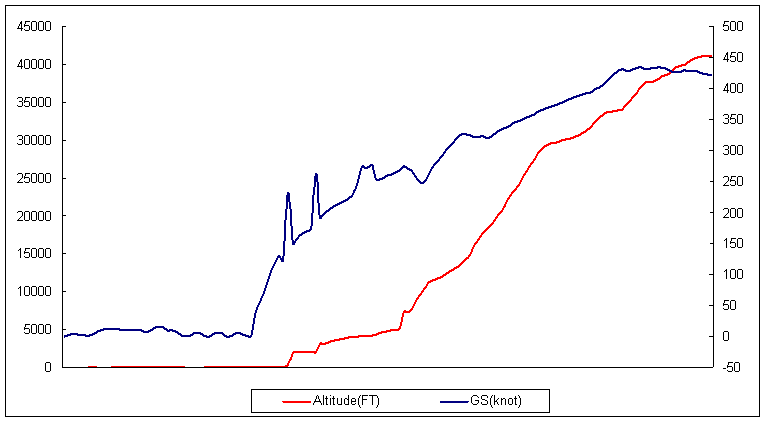

SID 절차 동안의 고도와 속도 변화를 그래프로 나타내 보았습니다.

사용자 삽입 이미지

역시나 고도를 쪽쪽 잘도 올렸습니다.
사실 FS 상에서 비행할 때 가장 신경 쓰이는 부분 중의 하나가 SID 절차 동안의 고도와 속도 조절입니다. 욕심부려서 쪽쪽 올리다 보면 힘도 딸리고 연료도 많이 먹고, 그렇다고 줄창 세월아 네월아 엉금엉금 올릴 수도 없는 노릇이고 하니 말입니다.
그런데 실제 비행 데이타를 보면 거의 부담없이 올리는 것 같이 보이는군요.
